XD-LMZ超声波明渠流量计
XD-LMZ系列超声波明渠流量计是与量水堰槽配套使用，主要用来测量具有自由流条件的渠道内的水流量。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。利用超声波对流过明渠的流体液位进行测量，进而根据已知的液位——流量关系求出流量值。广泛应用于污水处理、灌溉渠道的水流量计量等行业。
主要技术参数
1. 流量范围：0升/秒～100米3/秒 （由配用的量水堰槽的种类、规格确定）
2. 累计流量：12位十进制数，累满后自动回零
3. 流量精度：3％
4. 测距范围：3米
5. 测距精度：0.25％
6. 液位分辩：1毫米
7. 工作环境温度：仪表 -30～80℃
传感器 -40～80℃
8. 仪表防护等级：变送器：IP65 传感器：IP68
9. 供电电源：交流供电 220V或DC24V（按接线座标注）整机小于5W
10. 4～20mA电流输出：(对应瞬时流量)最大负载电阻：750Ω
11. RS485接口（附485通讯说明）
12. 继电器输出: 4路继电器输出
脉冲输出继电器(K1)：累计值达到脉冲流量累计值，闭合1次（50ms）
高报警继电器(K2)
低报警继电器（K3）
备用继电器（K4）：需要时按客户要求设计。
13. 屏幕显示：192*64 LCD点阵显示屏

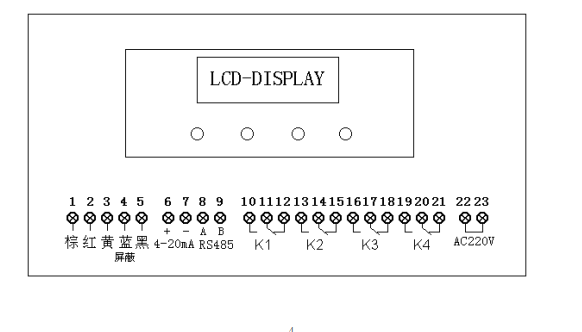

使用接线
